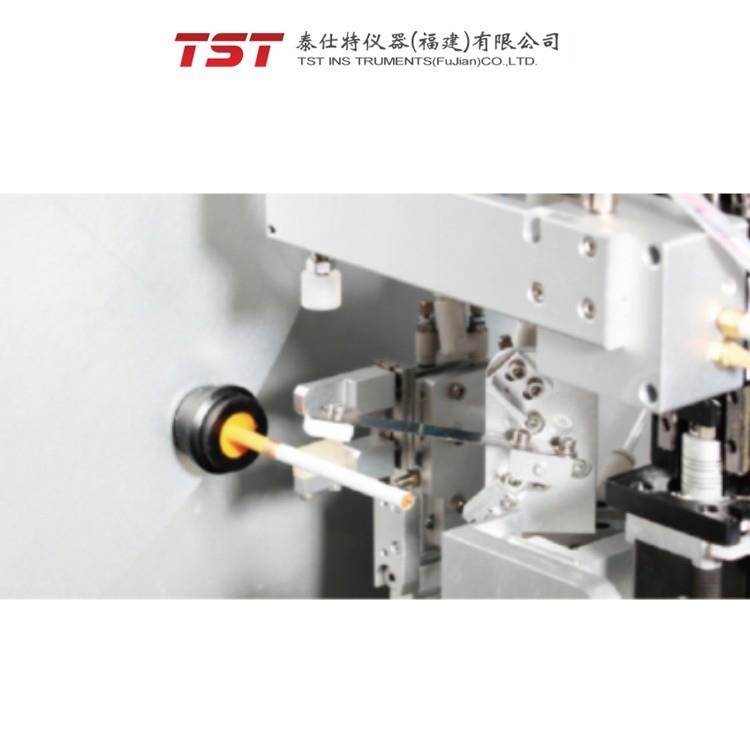

采用獨特的機械結構及控制系統模仿人在吸煙過程中彈擊卷煙和敲擊卷煙兩種行為，對試樣進行行為施加，通過高速攝像頭采集燃燒錐落頭圖像數據，經控制系統記錄分析測試數據，從而判斷卷煙燃燒錐的落頭傾向，評價卷煙燃燒錐的落頭(掉火頭)性能。
|
名稱
|
規格
|
|
控制方式
|
PLC閉環控制
|
|
顯示方式
|
微機觸摸屏
|
|
施力力度
|
373mN/314mN
|
|
施力誤差
|
±20 mN
|
|
施力作用時間
|
0.030s
|
|
施力作用誤差
|
±0.005s
|
|
施力位置
|
30±0.5mm
|
|
夾持力度
|
177mN/157mN
|
|
夾持位置
|
18mm/19mm
|
|
夾持寬度
|
10±0.5mm
|
|
施力頻次
|
2/1
|
|
煙蒂長度
|
45mm/47mm
|
|
施力時機
|
第二口起每口抽吸結束10 s內實施彈灰動作
|
|
持煙夾寬度
|
10
|
|
彈擊錘寬度
|
10
|
|
施力角度
|
45°
|
|
抽吸模式
|
符合 GB/T 16450 的要求
|
|
驅動方式
|
伺服電機驅動
|
|
導向方式
|
精密級直線軸承導向
|
|
落頭判斷方式
|
紅外測溫與圖像法相結合
|
|
測試方式
|
聯動自動測試
|
|
測試數量
|
40個
|
|
彈擊錘硬度
|
(2.5士0.5)莫氏硬度
|
|
測試次數
|
1-999999次（任意可調）
|
|
安全裝置
|
電子安全限位保護
|
|
電源
|
220V、50HZ、約1000w
|
|
尺寸
|
1000*1000*1600mm
|
|
主機重量
|
300kg
|
1.采用伺服傳動能精確實現機械動作敲擊或彈擊，接近現實使用過程中的卷煙受力狀態。
2.按照標準抽吸模塊進行設計，模仿人的吸煙過程，抽吸參數符合GB/T 16450。
3.彈擊力值、時間、位置和敲擊力值、時間、位置以及夾持力度均可設置。
4.測試過程全自動化-進樣-立式上煙-點煙-吸煙-讀取測試數據-卸煙等，
5.采用自動測試，工作效率高全封閉結構，自動排煙系統，避免燃燒產生的煙霧對實驗室環境的污染。
6.設有光電報警裝置，多種限位機構，保證設備的穩定運行
7.配備高清攝像頭，可以實現高頻快速圖像采集
8.采用高精度激光型溫控傳感器，可以實時監測燃燒錐的溫度，為系統提供實時數據。
