型號：TST-C2030
科內爾床墊耐久測試儀適合于各種彈簧軟床墊的沖擊耐久性試驗。棕纖維床墊和軟質泡沫聚合材料床墊等可參照進行。不適合于充水或充氣之床墊。 本儀器主要用床墊套表面重復可控的、可計量沖程的圓頭活塞沖擊床墊：
(1)測量床墊套的支撐穩定性，支撐穩定性是對床墊套施加重量時抵抗凹陷的能力。此程序提供了比較關于穩定性特征的方法。
(2)測量床墊套以床墊表面形成淺凹的形式的變形,累積的淺凹是對床墊套施力的結果。本試驗在活塞和撞錘頭的反復沖程之后，通過壓縮或形成小凹的深度來測量。
(3)施加類似于實際使用的力，并能用于測試任何類型的床墊套，不管其結構材料，支撐穩定性是對床墊套施加重量時抵抗凹陷的能力。此程序提供了比較關于穩定性特征的方法,負荷撓度曲線以圖形形式顯示了床墊套在0~1025± 5 N (0 ~ 230± 1 lbf)的不同施力下彎曲的方式。

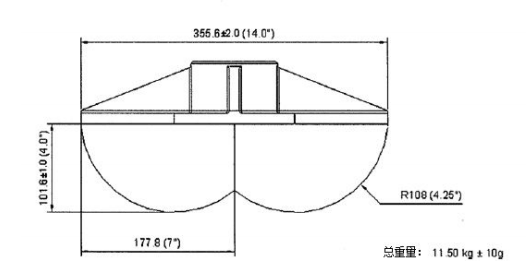

本測試儀模擬家具在正常使用中，用科內爾床墊試驗機的圓頭活塞/撞錘頭（見圖1）的加載墊。反復施加預設撓度并自動測量和記錄在這過程中所產生的任何疲勞或故障，活塞由可調節的偏心輪驅動，允許不同的沖程深度，以及可調的負荷?；钊刂破渥陨砩炜s，使活塞不依賴于偏心輪而上下驅動，此特征用于床墊的繪圖。
本儀器依據ASTM F1566-2014標準進行設計。
|
序號 |
項目 |
規格 |
|
1 |
測試速度 |
100±5次/分 |
|
2 |
力值傳感器 |
1t |
|
3 |
沖擊頭重量 |
11.5kg±10g |
|
4 |
反復壓縮行程 |
Max：115mm |
|
5 |
試樣規格 |
長度：2200mm |
|
6 |
測試次數 |
0-999999次 |
|
7 |
主機體積（WxDxH） |
2660mm ×2000mm × 2200mm |
|
8 |
重量（約） |
2000KG |
|
9 |
電源 |
1∮ AC 220V±10V 50Hz |
1、本床墊測試設備符合國家測試標準ASTM F1566；用戶可選擇自動和手動兩種測試模式，使測試數據更準確，并大大減輕了測試工作量；
2、外觀美觀大方，機身使用槽鋼無縫焊接（測高裝置采用鋁合金框架式結構），板材靜電噴涂。全隱藏式布線，大大提高了安全性；承載面采用不銹鋼板，表面光滑，方便加載床墊；全鋼板底座，無需打孔固定地面，充分保證儀器運作時不位移，不抖動。
3、采用龍門式機械結構，運用變頻電機、低噪聲高精度直線導軌作為傳動件，提高了整機機械強度和剛度，增加了使用壽命和檢測數據的準確度，有效地降低了運行噪聲；并采用了17英寸液晶屏作為輸入控制，使操作控控制簡潔明了。
4、儀器增加了床墊測高裝置，能方便、快捷、準確測試出床墊高度。滾筒加載采用滑動軸承自由加載，將摩擦力減少至最低值，所以加載力更準確。
5、儀器通過打印機打印出測試結果，增加了測試數據的說服力。
6、數據保護：斷電自動保存（斷電后數據可自動保存）。
7、加載滾筒采用馬達帶動上升下降，無需氣源，比氣缸更平穩，噪音更小。
